Pourquoi installer une solution Shogun Navizone ?

Mis à jour le 17/07/2025

Shogun Navizone, le concept mono-split multi-zones d'Atlantic

Le Shogun Navizone est une solution de régulation qui s’ajoute à une pompe à chaleur gainable. C’est lui qui permet de gérer les différentes températures dans chaque pièce afin de garantir un confort toute l’année, en été comme en hiver.

Cette double fonctionnalité permet de se passer de radiateurs et assure donc un gain de place dans le logement. La chaleur ou la fraîcheur sont plus facilement réparties entre toutes les pièces par rapport à une installation de splits muraux (unités intérieures). Ce mode de chauffage et de climatisation offre d’excellentes performances énergétiques qui permettent de réaliser des économies d'énergie.

Le Shogun Navizone utilise le principe du zoning, qui consiste à diviser un espace en zones distinctes pour contrôler individuellement et précisément la température de chaque pièce.

Ses avantages sont les suivants :

• Régulation pièce par pièce ;
• Solution invisible et inaudible ;
• Fonctionnalités avancées ;
• Installation et mise en service simplifiées ;
• Efficacité énergétique ;
• S’adapte aux configurations les plus contraignantes en neuf comme en rénovation.

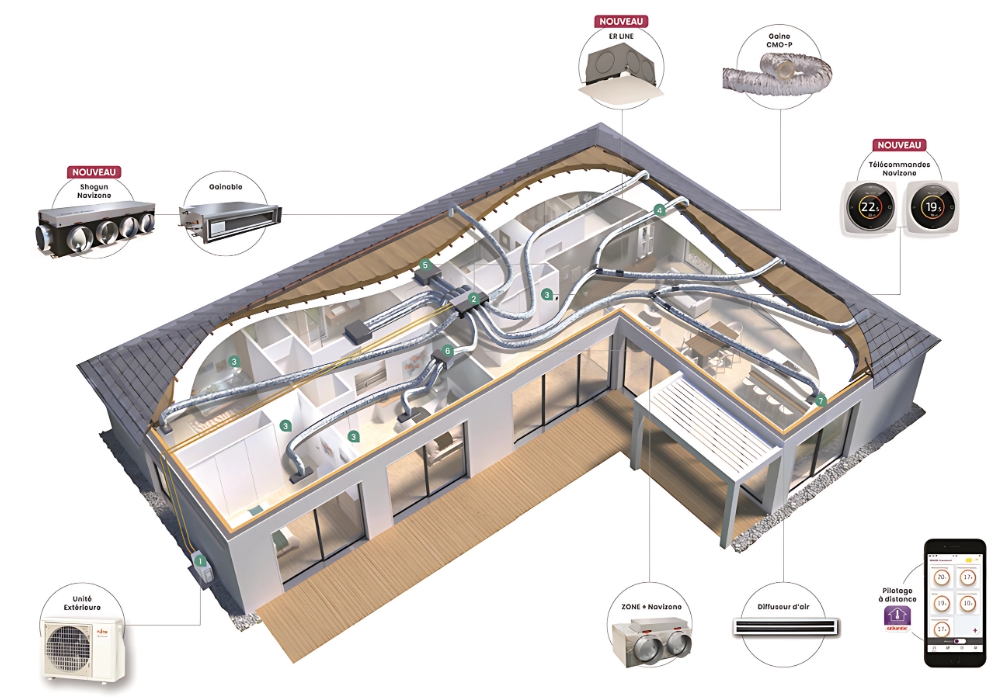

Le fonctionnement du zoning résidentiel

1) Unité extérieure gainable

2) Unité intérieure gainable

3) Shogun Navizone Standard

OU Shogun Navizone Compact

4) Télécommande Navizone centrale + hub

5) Secondaire

6) Gaine CMO-P

7) ER-Line

8) Zone + Navizone

9) Diffuseur linéaire DFA

Comment entretenir une pompe à chaleur Air/Air gainable ?

En tant qu'installateur professionnel, il est important pour vous de connaître les différentes étapes pour bien entretenir une pompe à chaleur Air/Air gainable.
Grâce à cette vidéo Atlantic, découvrez comment :

• Entretenir l'unité intérieure ;
• Entretenir les grilles / bouches de soufflage ;
• Entretenir l'unité extérieure.

Comment chiffrer un Shogun Navizone?

Afin de vous aider à estimer le coût d'une solution Shogun Navizone, nous avons listé les produits Atlantic nécessaires pour réaliser ce type d'installations.

Chiffrages types dans le neuf résidentiel

La solution Shogun Navizone est de plus en plus prescrite dans le neuf pour des applications résidentielles. Nos chiffrages vous aident à définir votre devis pour vos clients.

Afin de faciliter la sélection du matériel, nous vous proposons des chiffrages types pour les 4 logements suivants :

• Logement T3 (de 65 à 80 m2) ;
• Logement T4 petite superficie (de 75 à 85m2) ;
• Logement T4 standard (de 85 à 100m2) ;
• Logement T5 (supérieur à 100m2).

Tous les composants principaux de la solution Shogun sont spécifiés dans ces différents chiffrages : Plénum Shogun Navizone et ses éventuels accessoires, télécommandes Navizone, reprise d’air, gaine isolée et accessoires de réseaux.

Concernant la diffusion d'air, nous vous proposons 3 offres :

• Une offre standard de soufflage au plafond via des grilles à ailettes courbes type GALC-CL.

• Une offre standard de soufflage au plafond via des bouches line .

• Une offre premium de soufflage au plafond via des diffuseurs linéaires à fente type DFA.

Concernant le choix du gainable, un tableau d'aide à la sélection vous permet de faire une pré-sélection, qui doit bien sûr être validée par une étude thermique.

Installation de clim gainable pour un T3

* 1 diffuseur par chambre.

Installation de clim gainable pour un petit T4

* 1 diffuseur par chambre.

Installation de clim gainable pour un T4 standard

* 1 diffuseur par chambre.

Installation de clim gainable pour un T5

* 1 diffuseur par chambre.

Aide à la sélection

Shogun Navizone, le confort haute performance signé Atlantic

Adaptée pour le neuf comme pour la rénovation, la solution à haute performance, Shogun Navizone combine l’excellence en chauffage et en climatisation. Associant les avantages de la pompe à chaleur Air/Air gainable à ceux du système de régulation pièce par pièce, Shogun Navizone d'Atlantic propose une solution invisible, inaudible, fabriquée en France, avec des fonctionnalités avancées et une installation simplifiée.

Ce système de climatisation et de chauffage, associé à un gainable, saura s'adapter à toutes les configurations même les plus exigeantes pour garantir du confort tout au long de l’année.

Adaptée à toutes les configurations

La solution Shogun Navizone s’adapte à toutes les surfaces habitables tout en gérant la température du logement pièce par pièce grâce à ses différents modèles :

• Le Shogun Standard : il est parfait pour la rénovation, s’adaptant aux combles et possédant jusqu’à 6 sorties (dont 2 latérales)
• Le Shogun Compact : il est idéal pour le neuf, s’adaptant aux faux-plafond et aux espaces réduits et possède jusqu’à 5 sorties (dont 2 latérales)

Sa compatibilité en rénovation avec les systèmes multi-splits permet de raccorder jusqu’à deux unités Shogun Navizone et d’être combiné à d’autres types d’unités intérieures de la gamme de muraux Takao (hors Takao M1), les consoles compactes ou encore les cassettes. Ainsi, une seule unité extérieure peut piloter plusieurs unités intérieures de types variés. Le Zone + Navizone permet aussi de rajouter une zone indépendante supplémentaire, avec la possibilité de couvrir jusqu’à 8 zones indépendantes par Shogun.

De plus, cette possibilité de gérer au degré près la température de différentes pièces permet à l'utilisateur de ne consommer que ce dont il a besoin. Il va ainsi réduire sa consommation, jusqu’à 27% d’économies d'énergie par rapport à un gainable sans shogun, et bénéficier d'un confort thermique optimal.

La classe énergétique de certains modèles de gainables peut aller jusqu'à la Classe A++. Ces gainables ont également un rendement élevé pouvant aller à un SCOP de 4,30 kW. Le SCOP est le coefficient de performance saisonnier qui donne les performances du dispositif de climatisation en mode chauffage. La consommation énergétique d'un appareil peut varier selon l'endroit où il est utilisé.

La précision et la réactivité de cette pompe à chaleur Air/Air gainable sont optimisées grâce à la certification EU BAC 0.1. Cette pompe à chaleur Air/Air d'Atlantic saura apporter rapidement de la fraîcheur en été, en soufflant de l'air frais, et de la chaleur en hiver, en soufflant de l'air chaud dans chaque pièce équipée. De plus, ce type d'installation améliore la qualité de l'air intérieur.

Une installation simplifiée

Avec l’assistant de mise en service, les gainables et Shogun Navizone sont faciles à installer : L’ajout/modification de Shogun Navizone, de registres par zones, de télécommandes, réglage de pression et brigade des volets, lancement du mode test, paramétrage chaud seul…

Une solution connectée avec la télécommande Navizone

Les télécommandes Navizone design et intuitive permettent de la discrétion et une utilisation simplifiée pour le particulier :

• La télécommande centrale : Reconnaissable grâce à son liseré gris, elle est accompagnée d’un hub Navizone. Le hub Navizone permet le bon fonctionnement de l’installation en assurant la communication de toute le système installé. Il permet par ailleurs la connectivité de série. La télécommande centrale permet de gérer la zone dans laquelle elle se trouve (zone principale) mais aussi d’accéder à tous les paramètres du système (paramètres d’utilisation, et menu expert pour l’installateur).
• La télécommande secondaire : Reconnaissable grâce à son liseré blanc, elle permet de gérer la zone dans laquelle elle se trouve en appuyant sur ON ou OFF et en réglant la température de consigne en mode manuel ou programmation.

Associé à l’application Cozytouch, le Hub Navizone assure un pilotage à distance de série de façon simplifié.

Cette solution connectée permet de gérer simplement et à distance les appareils pour bénéficier d'un espace climatisé ou chauffé, mais aussi de faire des économies d'énergie et de mieux maîtriser les consommations du logement.

Grâce à l'application, il est possible dans chaque zone de :

1. Choisir le mode ;
2. Modifier la température de consigne ;
3. Gérer la programmation hebdomadaire ;
4. Visualiser la température de la pièce.

Des fonctionnalités développées

Les télécommandes Navizone apportent des fonctionnalités avancées pour un confort thermique optimisé. En effet, elles offrent la possibilité de déshumidifier ou de brasser l’air de la pièce :

• La fonction brassage d’air : Elle sert à homogénéiser la température et la qualité de l’air du logement sans déperdition de chaleur supplémentaire. C’est une alternative à la fonction chauffage ou climatisation, sans déclencher le groupe extérieur.
• La fonction déshumidification : Elle permet de rafraichir très légèrement l’air, ayant pour résultat d’assécher un air trop humide.

Une solution invisible et discrète

En plus de s'adapter à différentes surfaces, cette pompe à chaleur Air/Air réversible est un système invisible et silencieux. En effet, avec une solution gainable il n'y a pas d'unité intérieure apparente, celle-ci est encastrée dans les combles ou le faux-plafond préservant ainsi l'esthétisme de l'habitat, et cela même si l'installation est dotée de plusieurs unités.

Compatibilité avec les kits d’isolation et d’étanchéité

Atlantic recommande l’utilisation des kits d’isolation et d’étanchéité pour gainable pour une isolation thermique et une étanchéité améliorée avec 80% de déperdition en moins et jusqu’à 90% de fuites d’air en moins. Ces kits sont légers, robustes et simple à installer avec une fixation rapide. De plus, le découpage du kit d’isolation selon le modèle de gainable permet parfaitement la maintenance.
